CU/XLPE/AWA/PVC BS 5467 (CPR Sınıfı Eca)

ürünler

CU/XLPE/AWA/PVC BS 5467 1x50 mm2

Nexans referansı 10518017 - Ülke referansı TR

  • Paketleme: Makara (1000m)
  • İletken kesiti: 50 mm²
  • Ortalama kılıf kalınlığı: 1,5 mm
  • Dış çap: 16 mm
  • Yaklaşık ağırlık: 650 kg/km
  • Akım taşıma kapasitesi (havada): 288 A
  • Klipslenmiş olarak akım taşıma kapasitesi: 220 A
  • İletken DC Direnci 20 °C (maks.): 0,387 Ohm/km



CU/XLPE/AWA/PVC BS 5467 1x70 mm2

Nexans referansı 10518439 - Ülke referansı TR

  • Paketleme: Makara (1000m)
  • İletken kesiti: 70 mm²
  • Ortalama kılıf kalınlığı: 1,5 mm
  • Dış çap: 19 mm
  • Yaklaşık ağırlık: 900 kg/km
  • Akım taşıma kapasitesi (havada): 358 A
  • Klipslenmiş olarak akım taşıma kapasitesi: 277 A
  • İletken DC Direnci 20 °C (maks.): 0,268 Ohm/km



CU/XLPE/AWA/PVC BS 5467 1x 95 mm2

Nexans referansı 10517693 - Ülke referansı TR

  • Paketleme: Makara (1000m)
  • İletken kesiti: 95 mm²
  • Ortalama kılıf kalınlığı: 1,6 mm
  • Dış çap: 20 mm
  • Yaklaşık ağırlık: 1200 kg/km
  • Akım taşıma kapasitesi (havada): 425 A
  • Klipslenmiş olarak akım taşıma kapasitesi: 333 A
  • İletken DC Direnci 20 °C (maks.): 0,193 Ohm/km



CU/XLPE/AWA/PVC BS 5467 1x120 mm2

Nexans referansı 10517692 - Ülke referansı TR

  • Paketleme: Makara (1000m)
  • İletken kesiti: 120 mm²
  • Ortalama kılıf kalınlığı: 1,6 mm
  • Dış çap: 22 mm
  • Yaklaşık ağırlık: 1500 kg/km
  • Akım taşıma kapasitesi (havada): 485 A
  • Klipslenmiş olarak akım taşıma kapasitesi: 383 A
  • İletken DC Direnci 20 °C (maks.): 0,153 Ohm/km



CU/XLPE/AWA/PVC BS 5467 1x150 mm2

Nexans referansı 10517691 - Ülke referansı TR

  • Paketleme: Makara (1000m)
  • İletken kesiti: 150 mm²
  • Ortalama kılıf kalınlığı: 1,7 mm
  • Dış çap: 25 mm
  • Yaklaşık ağırlık: 1800 kg/km
  • Akım taşıma kapasitesi (havada): 549 A
  • Klipslenmiş olarak akım taşıma kapasitesi: 437 A
  • İletken DC Direnci 20 °C (maks.): 0,124 Ohm/km



CU/XLPE/AWA/PVC BS 5467 1x185 mm2

Nexans referansı 10517690 - Ülke referansı TR

  • Paketleme: Makara (1000m)
  • İletken kesiti: 185 mm²
  • Ortalama kılıf kalınlığı: 1,8 mm
  • Dış çap: 27 mm
  • Yaklaşık ağırlık: 2250 kg/km
  • Akım taşıma kapasitesi (havada): 618 A
  • Klipslenmiş olarak akım taşıma kapasitesi: 496 A
  • İletken DC Direnci 20 °C (maks.): 0,0991 Ohm/km



CU/XLPE/AWA/PVC BS 5467 1x240 mm2

Nexans referansı 10517689 - Ülke referansı TR

  • Paketleme: Makara (1000m)
  • İletken kesiti: 240 mm²
  • Ortalama kılıf kalınlığı: 1,8 mm
  • Dış çap: 30 mm
  • Yaklaşık ağırlık: 2750 kg/km
  • Akım taşıma kapasitesi (havada): 715 A
  • Klipslenmiş olarak akım taşıma kapasitesi: 579 A
  • İletken DC Direnci 20 °C (maks.): 0,0754 Ohm/km



CU/XLPE/AWA/PVC BS 5467 1x300 mm2

Nexans referansı 10517688 - Ülke referansı TR

  • Paketleme: Makara (1000m)
  • İletken kesiti: 300 mm²
  • Ortalama kılıf kalınlığı: 1,9 mm
  • Dış çap: 32 mm
  • Yaklaşık ağırlık: 3500 kg/km
  • Akım taşıma kapasitesi (havada): 810 A
  • Klipslenmiş olarak akım taşıma kapasitesi: 662 A
  • İletken DC Direnci 20 °C (maks.): 0,0601 Ohm/km



CU/XLPE/AWA/PVC BS 5467 1x400 mm2

Nexans referansı 10517687 - Ülke referansı TR

  • Paketleme: Makara (500m)
  • İletken kesiti: 400 mm²
  • Ortalama kılıf kalınlığı: 2,0 mm
  • Dış çap: 36 mm
  • Yaklaşık ağırlık: 4500 kg/km
  • Akım taşıma kapasitesi (havada): 848 A
  • Klipslenmiş olarak akım taşıma kapasitesi: 717 A
  • İletken DC Direnci 20 °C (maks.): 0,047 Ohm/km



CU/XLPE/AWA/PVC BS 5467 1x500 mm2

Nexans referansı 10517426 - Ülke referansı TR

  • Paketleme: Makara (250m)
  • İletken kesiti: 500 mm²
  • Ortalama kılıf kalınlığı: 2,1 mm
  • Dış çap: 40 mm
  • Yaklaşık ağırlık: 5500 kg/km
  • Akım taşıma kapasitesi (havada): 923 A
  • Klipslenmiş olarak akım taşıma kapasitesi: 791 A
  • İletken DC Direnci 20 °C (maks.): 0,0366 Ohm/km



CU/XLPE/AWA/PVC BS 5467 1x630 mm2

Nexans referansı 10532493 - Ülke referansı TR

  • Paketleme: Makara (250m)
  • İletken kesiti: 630 mm²
  • Ortalama kılıf kalınlığı: 2,2 mm
  • Dış çap: 45 mm
  • Yaklaşık ağırlık: 7000 kg/km
  • Akım taşıma kapasitesi (havada): 992 A
  • Klipslenmiş olarak akım taşıma kapasitesi: 861 A
  • İletken DC Direnci 20 °C (maks.): 0,0283 Ohm/km



CU/XLPE/AWA/PVC BS 5467 1x800 mm2

Nexans referansı 10536108 - Ülke referansı TR

  • Paketleme: Makara (250m)
  • İletken kesiti: 800 mm²
  • Ortalama kılıf kalınlığı: 2,4 mm
  • Dış çap: 53 mm
  • Yaklaşık ağırlık: 9250 kg/km
  • Akım taşıma kapasitesi (havada): 1042 A
  • Klipslenmiş olarak akım taşıma kapasitesi: 904 A
  • İletken DC Direnci 20 °C (maks.): 0,0221 Ohm/km



CU/XLPE/AWA/PVC BS 5467 1x1000 mm2

Nexans referansı 10535886 - Ülke referansı TR

  • Paketleme: Makara (250m)
  • İletken kesiti: 1000 mm²
  • Ortalama kılıf kalınlığı: 2,5 mm
  • Dış çap: 58 mm
  • Yaklaşık ağırlık: 11000 kg/km
  • Akım taşıma kapasitesi (havada): 1110 A
  • Klipslenmiş olarak akım taşıma kapasitesi: 961 A
  • İletken DC Direnci 20 °C (maks.): 0,0176 Ohm/km



Açıklama

Açıklama

Standartlar

  • Uluslararası
    IEC 60502
  • Ulusal
    BS 5467

Uygulama alanı:

Mekanik zorlamalara dayanıklı ve dielektrik kaybı çok düşük olan bu kablolar yerleşme ve endüstri bölgelerinde, hariçte, toprak altında ve kablo kanallarında ani yük değişimlerinin olduğu enerji tesislerinde kullanılır.

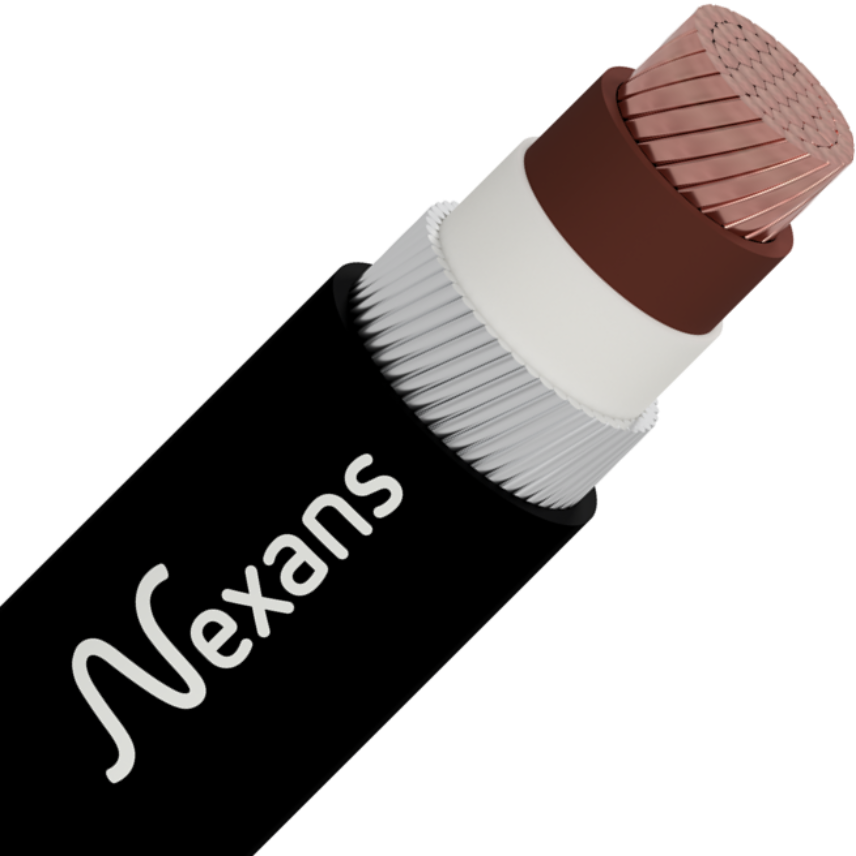

Yapısı:

  1. İletken:Bakır
  2. İzole:XLPE
  3. İç kılıf:PVC
  4. Zırh:Aluminyum tel
  5. Dış kılıf:PVC



Markalama:

ELECTRIC CABLE  600/1000 V  BS 5467  H  NEXANS i

Damar sayısı x kesit    "YIL"  BASEC

Özellikleri

Özellikleri

Yapısal karakteristikler

Yapısal karakteristikler

İletken şekli
Yuvarlak örgülü (Rm)
İletken malzemesi
Bakır
İzole malzemesi
XLPE (Çapraz bağlı polietilen)
Damar renkleri
Kahve
Zırh tipi
Aluminyum Tel
Dış kılıf
PVC
Dış kılıf rengi
Siyah
İletken esnekliği
Örgülü sınıf 2

Boyutsal karakteristikler

Boyutsal karakteristikler

Damar sayısı
1

Elektriksel karakteristikler

Elektriksel karakteristikler

Anma gerilimi Uo/U (Um)
0,6/1 kV

Kullanım karakteristikleri

Kullanım karakteristikleri

Kısa devre iletken sıcaklığı (maks.)
250 °C
İşletme ortam sıcaklığı
-20 ... 60 °C
Döşeme anındaki bükme çapı (min.)
15 (xD)
Alev geciktirme
IEC 60332-1-2
Kullanım sırasında maksimum iletken sıcaklığı
90 °C

Kaynaklar

Kaynaklar

Current capacity table XLPE insulation single core three phase

XLPE or EPR insulation, three loaded conductors/copper or aluminium –

Conductor temperature: 90 °C, ambient temperature: 30 °C in air, 20 °C in ground

İletken kesiti A1 Insulated conductors in conduit in a thermally insulated wall B1 Insulated conductors in conduit on a wooden wall C Single-core or multi-core cable on a wooden wall D1 Single-core or Multi-core cable in ducts in the ground D2 Single-core or Multi-core cables designed to be buried directly in the ground F Single-core flat cables, touching in free air F Single-core trefoil cables, touching in free air
mm² Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al Cu Al
1.5 17.0 0.0 20.0 0.0 22.0 0.0 21.0 0.0 23.0 0.0 0.0 0.0 0.0 0.0
2.5 23.0 19.0 28.0 22.0 30.0 24.0 28.0 22.0 30.0 0.0 0.0 0.0 0.0 0.0
4.0 31.0 25.0 37.0 29.0 40.0 32.0 36.0 28.0 39.0 0.0 0.0 0.0 0.0 0.0
6.0 40.0 32.0 48.0 38.0 52.0 41.0 44.0 35.0 49.0 0.0 0.0 0.0 0.0 0.0
10.0 54.0 44.0 66.0 52.0 71.0 57.0 58.0 46.0 65.0 0.0 0.0 0.0 0.0 0.0
16.0 73.0 58.0 88.0 71.0 96.0 76.0 75.0 59.0 84.0 64.0 0.0 0.0 0.0 0.0
25.0 95.0 76.0 117.0 93.0 119.0 90.0 96.0 75.0 107.0 82.0 141.0 107.0 135.0 103.0
35.0 117.0 94.0 144.0 116.0 147.0 112.0 115.0 90.0 129.0 98.0 176.0 135.0 169.0 129.0
50.0 141.0 113.0 175.0 140.0 179.0 136.0 135.0 106.0 153.0 117.0 216.0 165.0 207.0 159.0
70.0 179.0 142.0 222.0 179.0 229.0 174.0 167.0 130.0 188.0 144.0 279.0 215.0 268.0 206.0
95.0 216.0 171.0 269.0 217.0 278.0 211.0 197.0 154.0 226.0 172.0 342.0 264.0 328.0 253.0
120.0 249.0 197.0 312.0 251.0 322.0 245.0 223.0 174.0 257.0 197.0 400.0 308.0 383.0 296.0
150.0 285.0 226.0 342.0 267.0 371.0 283.0 251.0 197.0 287.0 220.0 464.0 358.0 444.0 343.0
185.0 324.0 256.0 384.0 300.0 424.0 323.0 281.0 220.0 324.0 250.0 533.0 413.0 510.0 395.0
240.0 380.0 300.0 450.0 351.0 500.0 382.0 324.0 253.0 375.0 290.0 634.0 492.0 607.0 471.0
300.0 435.0 344.0 514.0 402.0 576.0 440.0 365.0 286.0 419.0 326.0 736.0 571.0 703.0 547.0
400.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 868.0 694.0 823.0 663.0
500.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 998.0 806.0 946.0 770.0
630.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0 1151.0 942.0 1088.0 899.0
