CU/XLPE/LSZH/AWA/LSZH (CPR Sınıfı Cca)
CU/XLPE/LSZH/AWA/LSZH (CPR Sınıfı Cca)
0,6/1 kV XLPE izoleli, düşük duman yoğunluklu halojensiz, aluminyum tel zırhlı, tek damarlı bakır iletkenli kablolar.
Devamını okuCU/XLPE/LSZH/AWA/LSZH 1x300 mm2
Nexans referansı 10586200 - Ülke referansı TR
- Paketleme: Makara
- İletken kesiti: 300 mm²
- Dış çap: 33,6 mm
- Yaklaşık ağırlık: 3590 kg/km
- Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 902 A
- Klipslenmiş olarak akım taşıma kapasitesi: 419 A
- İletken DC Direnci 20 °C (maks.): 0,0601 Ohm/km
- İzin verilen iletken kısa devre akımı 1 s: 42,9 kA
CU/XLPE/LSZH/AWA/LSZH 1x400 mm2
Nexans referansı 10586199 - Ülke referansı TR
- Paketleme: Makara
- İletken kesiti: 400 mm²
- Dış çap: 37,8 mm
- Yaklaşık ağırlık: 4600 kg/km
- Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 1085 A
- Klipslenmiş olarak akım taşıma kapasitesi: 464 A
- İletken DC Direnci 20 °C (maks.): 0,047 Ohm/km
- İzin verilen iletken kısa devre akımı 1 s: 57,2 kA
Açıklama
Açıklama
Standartlar
-
ProductBS 6724; IEC 60502
Uygulama Alanı
Oteller,okullar,yüksek binalar,hastaneler,bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgeler.

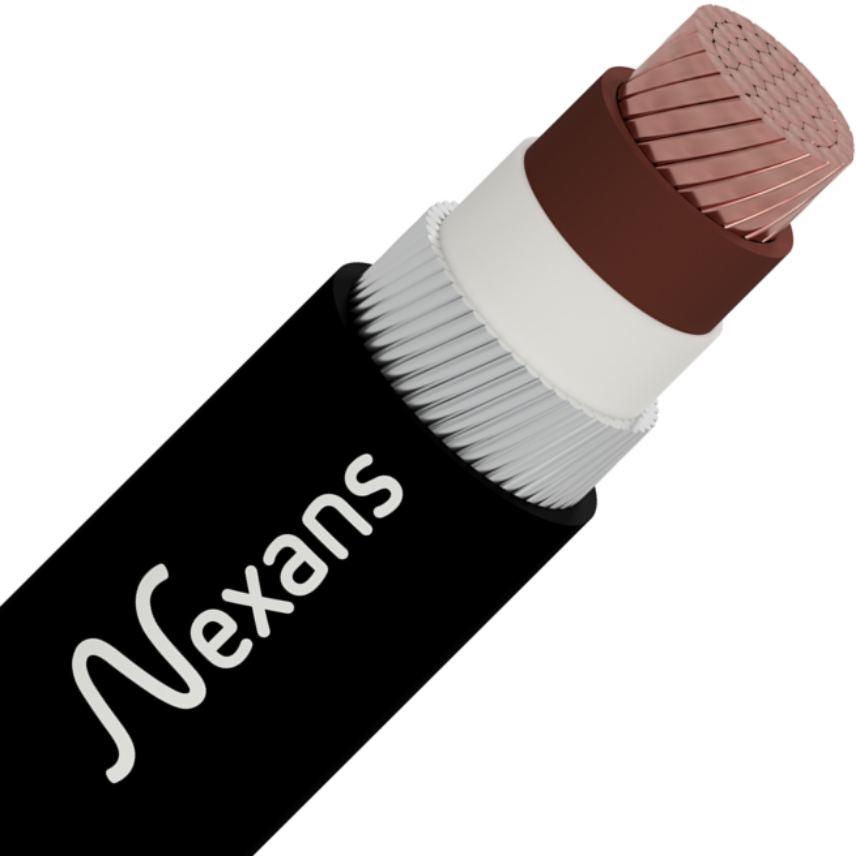

Kablo Yapısı
- İletken:Bakır
- İzole:XLPE
- İç kılıf:LSZH
- Zırh:Aluminyum tel
- Dış kılıf:LSZH (Düşük Duman Yoğunluklu Halojensiz)
Özellikleri
Özellikleri
Yapısal karakteristikler
Yapısal karakteristikler
İletken şekli
Yuvarlak örgülü (Rm)
İletken malzemesi
Bakır
İzole malzemesi
XLPE (Çapraz bağlı polietilen)
Damar renkleri
Siyah
Dış kılıf
LSZH
Dış kılıf rengi
Siyah
Halojensiz
IEC 60754-1
İletken esnekliği
Sınıf 2
Boyutsal karakteristikler
Boyutsal karakteristikler
Damar sayısı
1
Kullanım karakteristikleri
Kullanım karakteristikleri
Kısa devre iletken sıcaklığı (maks.)
250 °C
Çalışma Sıcaklığı
-20 ... 90 °C
Döşeme anındaki bükme çapı (min.)
8 (xD)
Duman yoğunluğu
IEC 61034-2
Koroziflik
Az (IEC 60754-2)
Kullanım sırasında maksimum iletken sıcaklığı
90 °C
UV dayanım
Evet
Kaynaklar
Kaynaklar
Current capacity table XLPE insulation single core three phase
XLPE or EPR insulation, three loaded conductors/copper or aluminium –
Conductor temperature: 90 °C, ambient temperature: 30 °C in air, 20 °C in ground
| İletken kesiti | A1 Insulated conductors in conduit in a thermally insulated wall | B1 Insulated conductors in conduit on a wooden wall | C Single-core or multi-core cable on a wooden wall | D1 Single-core or Multi-core cable in ducts in the ground | D2 Single-core or Multi-core cables designed to be buried directly in the ground | F Single-core flat cables, touching in free air | F Single-core trefoil cables, touching in free air | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm² | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al | Cu | Al |
| 1.5 | 17.0 | 0.0 | 20.0 | 0.0 | 22.0 | 0.0 | 21.0 | 0.0 | 23.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| 2.5 | 23.0 | 19.0 | 28.0 | 22.0 | 30.0 | 24.0 | 28.0 | 22.0 | 30.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| 4.0 | 31.0 | 25.0 | 37.0 | 29.0 | 40.0 | 32.0 | 36.0 | 28.0 | 39.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| 6.0 | 40.0 | 32.0 | 48.0 | 38.0 | 52.0 | 41.0 | 44.0 | 35.0 | 49.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| 10.0 | 54.0 | 44.0 | 66.0 | 52.0 | 71.0 | 57.0 | 58.0 | 46.0 | 65.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| 16.0 | 73.0 | 58.0 | 88.0 | 71.0 | 96.0 | 76.0 | 75.0 | 59.0 | 84.0 | 64.0 | 0.0 | 0.0 | 0.0 | 0.0 |
| 25.0 | 95.0 | 76.0 | 117.0 | 93.0 | 119.0 | 90.0 | 96.0 | 75.0 | 107.0 | 82.0 | 141.0 | 107.0 | 135.0 | 103.0 |
| 35.0 | 117.0 | 94.0 | 144.0 | 116.0 | 147.0 | 112.0 | 115.0 | 90.0 | 129.0 | 98.0 | 176.0 | 135.0 | 169.0 | 129.0 |
| 50.0 | 141.0 | 113.0 | 175.0 | 140.0 | 179.0 | 136.0 | 135.0 | 106.0 | 153.0 | 117.0 | 216.0 | 165.0 | 207.0 | 159.0 |
| 70.0 | 179.0 | 142.0 | 222.0 | 179.0 | 229.0 | 174.0 | 167.0 | 130.0 | 188.0 | 144.0 | 279.0 | 215.0 | 268.0 | 206.0 |
| 95.0 | 216.0 | 171.0 | 269.0 | 217.0 | 278.0 | 211.0 | 197.0 | 154.0 | 226.0 | 172.0 | 342.0 | 264.0 | 328.0 | 253.0 |
| 120.0 | 249.0 | 197.0 | 312.0 | 251.0 | 322.0 | 245.0 | 223.0 | 174.0 | 257.0 | 197.0 | 400.0 | 308.0 | 383.0 | 296.0 |
| 150.0 | 285.0 | 226.0 | 342.0 | 267.0 | 371.0 | 283.0 | 251.0 | 197.0 | 287.0 | 220.0 | 464.0 | 358.0 | 444.0 | 343.0 |
| 185.0 | 324.0 | 256.0 | 384.0 | 300.0 | 424.0 | 323.0 | 281.0 | 220.0 | 324.0 | 250.0 | 533.0 | 413.0 | 510.0 | 395.0 |
| 240.0 | 380.0 | 300.0 | 450.0 | 351.0 | 500.0 | 382.0 | 324.0 | 253.0 | 375.0 | 290.0 | 634.0 | 492.0 | 607.0 | 471.0 |
| 300.0 | 435.0 | 344.0 | 514.0 | 402.0 | 576.0 | 440.0 | 365.0 | 286.0 | 419.0 | 326.0 | 736.0 | 571.0 | 703.0 | 547.0 |
| 400.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 868.0 | 694.0 | 823.0 | 663.0 |
| 500.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 998.0 | 806.0 | 946.0 | 770.0 |
| 630.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 0.0 | 1151.0 | 942.0 | 1088.0 | 899.0 |
