YXC7Z1Y2Z1 1X95/16mm2

Açıklama

Açıklama

Standartlar

  • Ulusal
    TSEK

Uygulama Alanı:

Dielektrik kaybı çok düşük olan bu kablolar,yerleşme ve endüstri bölgelerinde,hariçte,toprak altında ve kablo kanallarında ani yük değişimlerinin olduğu enerji tesislerinde kullanılır.

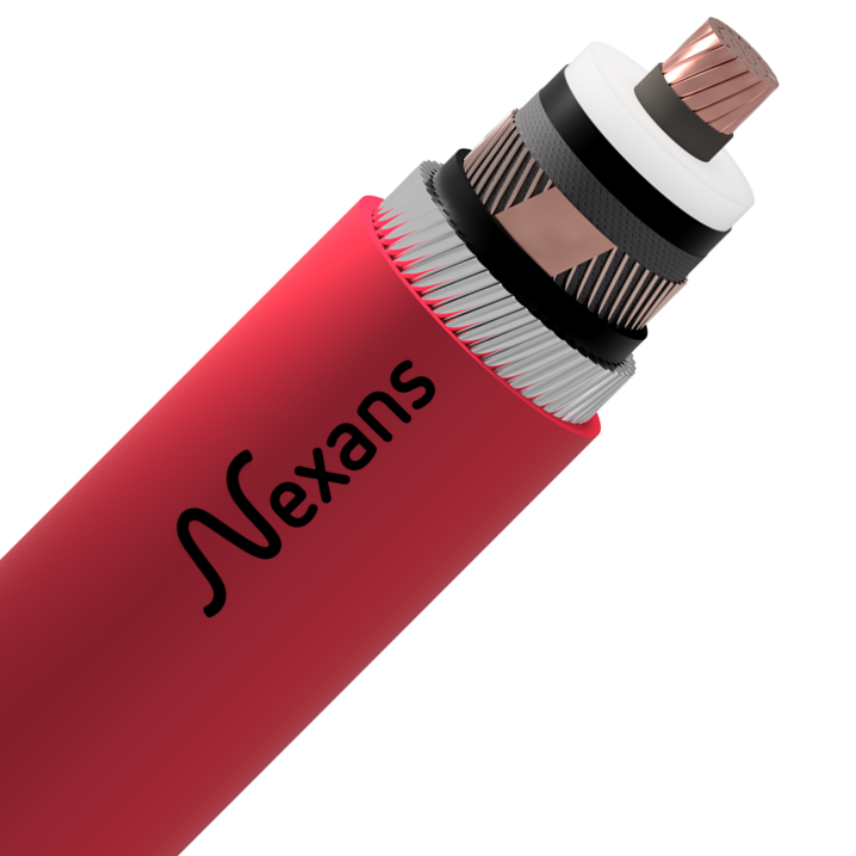

Yapısı:

  1. İletken:Bakır
  2. İletken ekranı:Yarı-iletken (XLPE)
  3. İzole:XLPE
  4. İzole ekranı:Yarı-iletken XLPE)
  5. Yarı iletken bant:Krep bant
  6. Siper:Konsantrik / Bakır tel + bakır bant
  7. Ayırıcı kılıf: LSZH
  8. Zırh: Aluminyum tel
  9. Dış kılıf:LSZH



Markalama:

‹›TSEK‹›  NEXANS YXC7Z1Y2Z1  Damar sayısı x kesit 20.3/35 kV  "YIL"

Özellikleri

Özellikleri

Yapısal karakteristikler

Yapısal karakteristikler

İletken malzemesi
Bakır
İletken şekli
Yuvarlak örgülü (Rm)
İç yarı iletken malzemesi
XLPE
İzole malzemesi
XLPE (Çapraz bağlı polietilen)
Dış yarı iletken malzemesi
XLPE
Ekran
Bakır tel + Bakır bant
Dış kılıf
LSZH
Dış kılıf rengi
Kırmızı
Halojensiz
Evet
Zırh tipi
Tek kat Alüminyum tel
İletken esnekliği
Sınıf 2
İletken tipi
Dairesel, örgülü, sınıf 2

Boyutsal karakteristikler

Boyutsal karakteristikler

Damar sayısı
1
İletken kesiti
95 mm²
Dış çap (nominal)
45,0 mm
Yaklaşık ağırlık
2700 kg/km
Kablo sevk uzunluğu(1000 m.)
- cm
Ekran kesiti
16 mm²
Nominal dış kılıf et kalınlığı
2,4 mm
Yalıtkan kalınlığı (nominal)
8,5 mm
İletken çapı
11,4 mm

Elektriksel karakteristikler

Elektriksel karakteristikler

Anma gerilimi Uo/U (Um)
20.3 / 35 kV
İletken DC Direnci 20 °C (maks.)
0,193 Ohm/km
Akım taşıma kapasitesi (havada) 30°C / yatay serilim
434 A
Akım taşıma kapasitesi (havada) 30°C / üçgen serilim
- A
Akım taşıma kapasitesi (toprakta) 20°C - yatay serilim
- A
Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim
285 A
İzin verilen ekran kısa devre akımı 1s
2,08 kA
İzin verilen iletken kısa devre akımı 1 s
13,6 kA

Kullanım karakteristikleri

Kullanım karakteristikleri

İşletme ortam sıcaklığı
-20 - 60 °C
Kısa devre iletken sıcaklığı (maks.)
250 °C
Alev geciktirme
IEC 60332-3-24
Döşeme anındaki bükme çapı (min.)
12 (xD)
Duman yoğunluğu
IEC 61034-1-2
Kullanım sırasında maksimum iletken sıcaklığı
90 °C
