YX(Q)C7(Q)Z1 20.3/35 kV

ürünler

YX(Q)C7(Q)Z1 1X240/25 mm2

Nexans referansı 10545062 - Ülke referansı TR

  • Paketleme: Makara (1000m)



Açıklama

Açıklama

Standartlar

  • Ulusal
    TSEK

Uygulama Alanı:

Dielektrik kaybı çok düşük olan bu kablolar,yerleşme ve endüstri bölgelerinde,hariçte,toprak altında ve kablo kanallarında ani yük değişimlerinin olduğu enerji tesislerinde kullanılır.

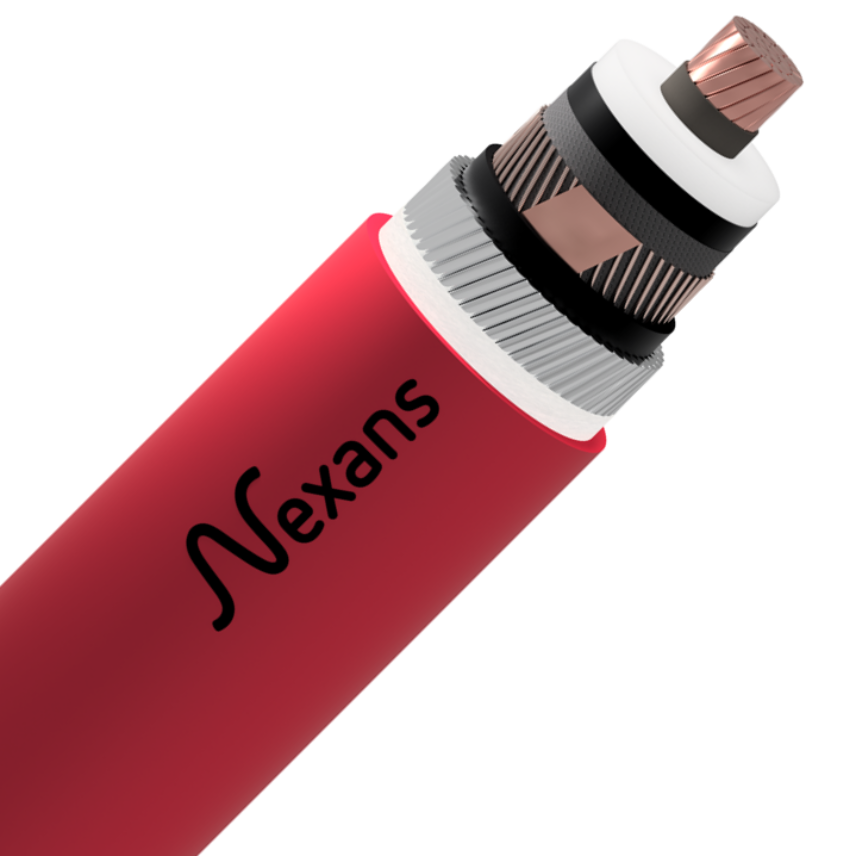

Yapısı:

  1. İletken:Bakır + su tutucu bant
  2. İletken ekranı:Yarı-iletken (XLPE)
  3. İzole:XLPE
  4. İzole ekranı:Yarı-iletken XLPE)
  5. Yarı iletken bant:Krep bant
  6. Su tutucu bant
  7. Siper:Konsantrik / Bakır tel + bakır bant
  8. Su tutucu bant
  9. Dış kılıf:LSZH



Marking:

‹›TSEK‹›  NEXANS  YX(Q)C7(Q)Z1 Damar sayısı x kesit 20.3/35 kV  "YIL"

Özellikleri

Özellikleri

Yapısal karakteristikler

Yapısal karakteristikler

İletken esnekliği
Sınıf 2
İletken tipi
Dairesel, örgülü, sınıf 2

Boyutsal karakteristikler

Boyutsal karakteristikler

Damar sayısı
1
İletken kesiti
150 mm²
Nominal dış kılıf et kalınlığı
2,4 mm
Yalıtkan kalınlığı (nominal)
8,5 inches

Elektriksel karakteristikler

Elektriksel karakteristikler

Anma gerilimi Uo/U (Um)
20.3 / 35 kV

Kullanım karakteristikleri

Kullanım karakteristikleri

İşletme ortam sıcaklığı
-20 - 60 °C
Kısa devre iletken sıcaklığı (maks.)
250 °C
Alev geciktirme
IEC 60332-3-24
Döşeme anındaki bükme çapı (min.)
12 (xD)
Kullanım sırasında maksimum iletken sıcaklığı
90 °C
