CU/XLPE/CTS/LSZH/AWA/LSZH 12.7/22 kV - Dca Sınıfı

ürünler

CU/XLPE/CTS/LSZH/AWA/LSZH 1X70 mm2

Nexans referansı 10536097 - Ülke referansı TR

  • Paketleme: Cut to length (m)
  • İletken kesiti: 70 mm²
  • Dış çap (nominal): 33,0 mm
  • Yaklaşık ağırlık: 1700 kg/km
  • İletken DC Direnci 20 °C (maks.): 0,268 Ohm/km
  • Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 356 A
  • Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 296 A
  • Akım taşıma kapasitesi (toprakta) 20°C - yatay serilim: 246 A
  • Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 239 A
  • Faz-toprak kapasitesi (nominal): 0,189 µF / km
  • İndüktans (yatay serilim): 0,479 mH/km
  • İndüktans (üçgen serilim): 0,432 mH/km
  • İzin verilen ekran kısa devre akımı 1s: ,77 kA
  • İzin verilen iletken kısa devre akımı 1 s: 10 kA



CU/XLPE/CTS/LSZH/AWA/LSZH 1X95 mm2

Nexans referansı 10536180 - Ülke referansı TR

  • Paketleme: Cut to length (m)
  • İletken kesiti: 95 mm²
  • Dış çap (nominal): 35,0 mm
  • Yaklaşık ağırlık: 2000 kg/km
  • İletken DC Direnci 20 °C (maks.): 0,193 Ohm/km
  • Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 434 A
  • Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 361 A
  • Akım taşıma kapasitesi (toprakta) 20°C - yatay serilim: 293 A
  • Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 285 A
  • Faz-toprak kapasitesi (nominal): 0,21 µF / km
  • İndüktans (yatay serilim): 0,458 mH/km
  • İndüktans (üçgen serilim): 0,412 mH/km
  • İzin verilen ekran kısa devre akımı 1s: ,77 kA
  • İzin verilen iletken kısa devre akımı 1 s: 13,6 kA



CU/XLPE/CTS/LSZH/AWA/LSZH 1X95 mm2

Nexans referansı 10546496 - Ülke referansı TR

  • Paketleme: Cut to length (m)
  • İletken kesiti: 95 mm²
  • Dış çap (nominal): 35,0 mm
  • Yaklaşık ağırlık: 2000 kg/km
  • İletken DC Direnci 20 °C (maks.): 0,193 Ohm/km
  • Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 434 A
  • Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 361 A
  • Akım taşıma kapasitesi (toprakta) 20°C - yatay serilim: 293 A
  • Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 285 A
  • Faz-toprak kapasitesi (nominal): 0,21 µF / km
  • İndüktans (yatay serilim): 0,458 mH/km
  • İndüktans (üçgen serilim): 0,412 mH/km
  • İzin verilen ekran kısa devre akımı 1s: ,77 kA
  • İzin verilen iletken kısa devre akımı 1 s: 13,6 kA



CU/XLPE/CTS/LSZH/AWA/LSZH 1X120 mm2

Nexans referansı 10535900 - Ülke referansı TR

  • Paketleme: Cut to length (m)
  • İletken kesiti: 120 mm²
  • Dış çap (nominal): 37,0 mm
  • Yaklaşık ağırlık: 2500 kg/km
  • İletken DC Direnci 20 °C (maks.): 0,153 Ohm/km
  • Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 500 A
  • Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 417 A
  • Akım taşıma kapasitesi (toprakta) 20°C - yatay serilim: 332 A
  • Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 323 A
  • Faz-toprak kapasitesi (nominal): 0,23 µF / km
  • İndüktans (yatay serilim): 0,444 mH/km
  • İndüktans (üçgen serilim): 0,398 mH/km
  • İzin verilen ekran kısa devre akımı 1s: ,77 kA
  • İzin verilen iletken kısa devre akımı 1 s: 17,2 kA



CU/XLPE/CTS/LSZH/AWA/LSZH 1X150 mm2

Nexans referansı 10535918 - Ülke referansı TR

  • Paketleme: Cut to length (m)
  • İletken kesiti: 150 mm²
  • Dış çap (nominal): 38,0 mm
  • Yaklaşık ağırlık: 2750 kg/km
  • İletken DC Direnci 20 °C (maks.): 0,124 Ohm/km
  • Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 559 A
  • Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 473 A
  • Akım taşıma kapasitesi (toprakta) 20°C - yatay serilim: 366 A
  • Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 361 A
  • Faz-toprak kapasitesi (nominal): 0,245 µF / km
  • İndüktans (yatay serilim): 0,432 mH/km
  • İndüktans (üçgen serilim): 0,385 mH/km
  • İzin verilen ekran kısa devre akımı 1s: ,77 kA
  • İzin verilen iletken kısa devre akımı 1 s: 21,4 kA



CU/XLPE/CTS/LSZH/AWA/LSZH 1X185 mm2

Nexans referansı 10535975 - Ülke referansı TR

  • Paketleme: Cut to length (m)
  • İletken kesiti: 185 mm²
  • Dış çap (nominal): 40,0 mm
  • Yaklaşık ağırlık: 3000 kg/km
  • İletken DC Direnci 20 °C (maks.): 0,099 Ohm/km
  • Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 637 A
  • Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 543 A
  • Akım taşıma kapasitesi (toprakta) 20°C - yatay serilim: 410 A
  • Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 406 A
  • Faz-toprak kapasitesi (nominal): 0,265 µF / km
  • İndüktans (yatay serilim): 0,42 mH/km
  • İndüktans (üçgen serilim): 0,374 mH/km
  • İzin verilen ekran kısa devre akımı 1s: ,96 kA
  • İzin verilen iletken kısa devre akımı 1 s: 26,5 kA



CU/XLPE/CTS/LSZH/AWA/LSZH 1X240 mm2

Nexans referansı 10535995 - Ülke referansı TR

  • Paketleme: Cut to length (m)
  • İletken kesiti: 240 mm²
  • Dış çap (nominal): 43,0 mm
  • Yaklaşık ağırlık: 3750 kg/km
  • İletken DC Direnci 20 °C (maks.): 0,075 Ohm/km
  • Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 745 A
  • Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 641 A
  • Akım taşıma kapasitesi (toprakta) 20°C - yatay serilim: 470 A
  • Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 469 A
  • Faz-toprak kapasitesi (nominal): 0,296 µF / km
  • İndüktans (yatay serilim): 0,405 mH/km
  • İndüktans (üçgen serilim): 0,359 mH/km
  • İzin verilen ekran kısa devre akımı 1s: ,96 kA
  • İzin verilen iletken kısa devre akımı 1 s: 34,3 kA



CU/XLPE/CTS/LSZH/AWA/LSZH 1X300 mm2

Nexans referansı 10536015 - Ülke referansı TR

  • Paketleme: Cut to length (m)
  • İletken kesiti: 300 mm²
  • Dış çap (nominal): 46,0 mm
  • Yaklaşık ağırlık: 4500 kg/km
  • İletken DC Direnci 20 °C (maks.): 0,06 Ohm/km
  • Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 846 A
  • Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 735 A
  • Akım taşıma kapasitesi (toprakta) 20°C - yatay serilim: 524 A
  • Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 526 A
  • Faz-toprak kapasitesi (nominal): 0,323 µF / km
  • İndüktans (yatay serilim): 0,397 mH/km
  • İndüktans (üçgen serilim): 0,351 mH/km
  • İzin verilen ekran kısa devre akımı 1s: ,96 kA
  • İzin verilen iletken kısa devre akımı 1 s: 42,9 kA



CU/XLPE/CTS/LSZH/AWA/LSZH 1X400 mm2

Nexans referansı 10536334 - Ülke referansı TR

  • Paketleme: Cut to length (m)
  • İletken kesiti: 400 mm²
  • Dış çap (nominal): 49,0 mm
  • Yaklaşık ağırlık: 5500 kg/km
  • İletken DC Direnci 20 °C (maks.): 0,047 Ohm/km
  • Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 938 A
  • Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 845 A
  • Akım taşıma kapasitesi (toprakta) 20°C - yatay serilim: 572 A
  • Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 590 A
  • Faz-toprak kapasitesi (nominal): 0,357 µF / km
  • İndüktans (yatay serilim): 0,384 mH/km
  • İndüktans (üçgen serilim): 0,338 mH/km
  • İzin verilen ekran kısa devre akımı 1s: 1,16 kA
  • İzin verilen iletken kısa devre akımı 1 s: 57,2 kA



CU/XLPE/CTS/LSZH/AWA/LSZH 1X500 mm2

Nexans referansı 10536335 - Ülke referansı TR

  • Paketleme: Cut to length (m)
  • İletken kesiti: 500 mm²
  • Dış çap (nominal): 53,0 mm
  • Yaklaşık ağırlık: 6500 kg/km
  • İletken DC Direnci 20 °C (maks.): 0,037 Ohm/km
  • Akım taşıma kapasitesi (havada) 30°C / yatay serilim: - A
  • Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 1000 A
  • Akım taşıma kapasitesi (toprakta) 20°C - yatay serilim: - A
  • Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 688 A
  • Faz-toprak kapasitesi (nominal): 0,397 µF / km
  • İndüktans (yatay serilim): 0,374 mH/km
  • İndüktans (üçgen serilim): 0,328 mH/km
  • İzin verilen ekran kısa devre akımı 1s: 1,16 kA
  • İzin verilen iletken kısa devre akımı 1 s: 71,5 kA



CU/XLPE/CTS/LSZH/AWA/LSZH 1X630 mm2

Nexans referansı 10536336 - Ülke referansı TR

  • Paketleme: Cut to length (m)
  • İletken kesiti: 630 mm²
  • Dış çap (nominal): 57,0 mm
  • Yaklaşık ağırlık: 8000 kg/km
  • İletken DC Direnci 20 °C (maks.): 0,028 Ohm/km
  • Akım taşıma kapasitesi (havada) 30°C / yatay serilim: - A
  • Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 1150 A
  • Akım taşıma kapasitesi (toprakta) 20°C - yatay serilim: - A
  • Akım taşıma kapasitesi (toprakta) 20°C / üçgen serilim: 774 A
  • Faz-toprak kapasitesi (nominal): 0,449 µF / km
  • İndüktans (yatay serilim): 0,361 mH/km
  • İndüktans (üçgen serilim): 0,315 mH/km
  • İzin verilen ekran kısa devre akımı 1s: 1,16 kA
  • İzin verilen iletken kısa devre akımı 1 s: 90,1 kA



Açıklama

Açıklama

Standartlar

  • Ulusal
    BS 7835

Uygulama Alanı:

Mekanik zorlamalara dayanıklı ve dielektrik kaybı çok düşük olan bu kablolar, yerleşme ve endüstri bölgelerinde,hariçte,toprak altında ve kablo kanallarında ani yük değişmlerinin olduğu enerji tesislerinde kullanılır.

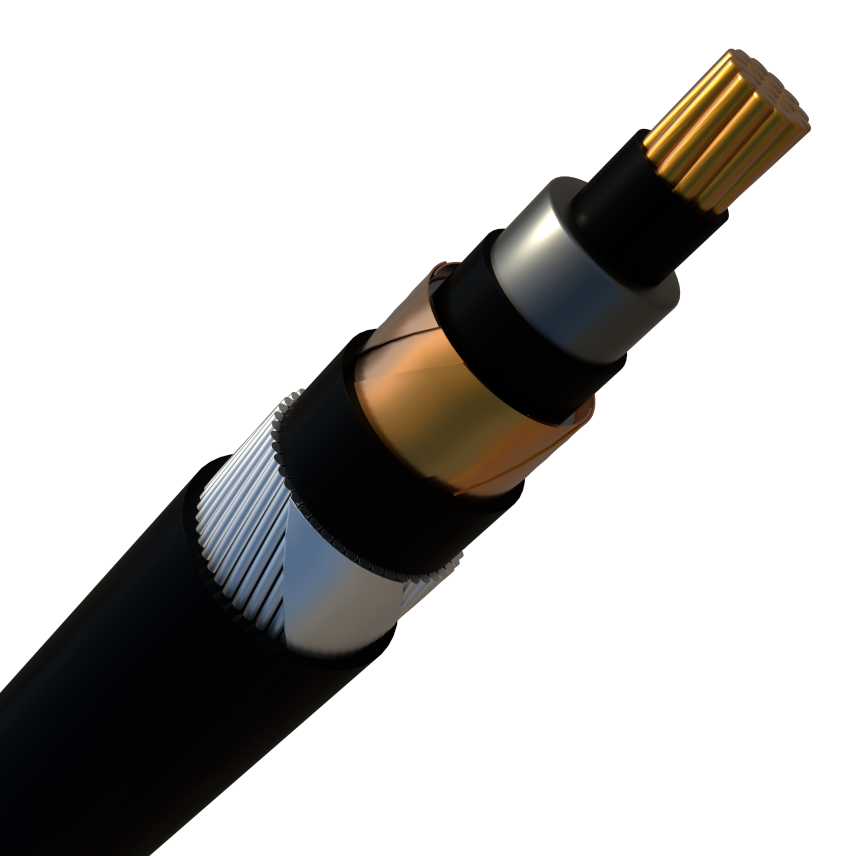

Yapısı:

  1. İletken:Bakır
  2. İletken ekranı:Yarı-iletken (XLPE)
  3. İzole:XLPE
  4. İzole ekranı:Yarı-iletken (XLPE)
  5. Yarı iletken bant:Krep bant
  6. Siper:Bakır Tel / Bakır Bant
  7. Ayırıcı kılıf:LSZH
  8. Tel zırh:Alüminyum
  9. Dış kılıf:LSZH



Markalama:

ELECTRIC CABLE  22000 V  BS 7835  NEXANS i Number of cores x cross section  "YEAR"

Özellikleri

Özellikleri

Yapısal karakteristikler

Yapısal karakteristikler

İletken malzemesi
Bakır
İletken şekli
Yuvarlak örgülü (Rm)
İç yarı iletken malzemesi
XLPE
İzole malzemesi
XLPE
Dış yarı iletken malzemesi
XLPE
Ekran
Copper wires or tapes
Zırh tipi
Tek kat Alüminyum tel
Dış kılıf
LSZH
Halojensiz
IEC 60754-1

Boyutsal karakteristikler

Boyutsal karakteristikler

Damar sayısı
1

Elektriksel karakteristikler

Elektriksel karakteristikler

Anma gerilimi Uo/U (Um)
12.7 / 22 (24) kV

Mekanik karakteristikler

Mekanik karakteristikler

Mekanik darbelere karşı direnç
İyi

Kullanım karakteristikleri

Kullanım karakteristikleri

İşletme ortam sıcaklığı
-20 - 60 °C
Kısa devre iletken sıcaklığı (maks.)
250 °C
Alev geciktirme
IEC 60332-3 Cat. C
Döşeme anındaki bükme çapı (min.)
15 (xD)
Duman yoğunluğu
IEC 61034
Koroziflik
Az (IEC 60754-2)
Kullanım sırasında maksimum iletken sıcaklığı
90 °C
