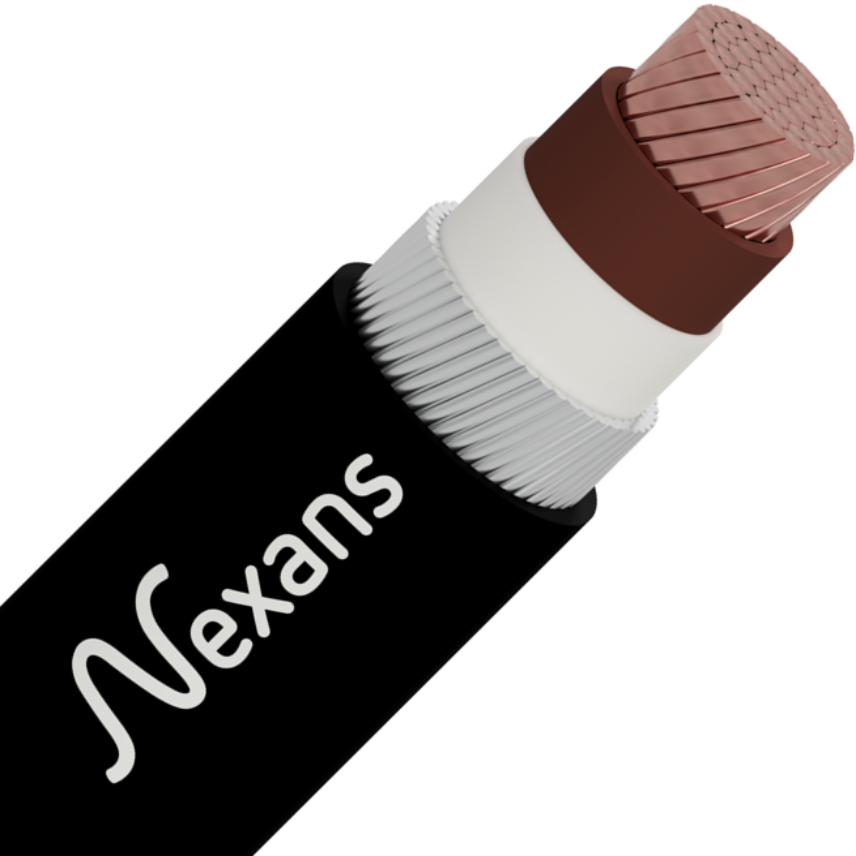

CU/XLPE/AWA/LSZH BS 6724 (CPR Sınıfı Dca)
CU/XLPE/AWA/LSZH BS 6724 (CPR Sınıfı Dca)
0,6/1 kV XLPE izoleli, düşük duman yoğunluklu halojensiz, aluminyum tel zırhlı, tek damarlı bakır iletkenli kablolar.
Devamını okuCU/XLPE/AWA/LSZH BS 6724 1x50 mm²
Nexans referansı 10516553 - Ülke referansı TR
- Paketleme: Makara (1000m)
- İletken kesiti: 50 mm²
- Dış çap: 16 mm
- Yaklaşık ağırlık: 600 kg/km
- Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 275 A
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 207 A
- Akım taşıma kapasitesi toprak/direk 20°C: 153 A
- İletken DC Direnci 20 °C (maks.): 0,387 Ohm/km
- İzin verilen iletken kısa devre akımı 1 s: 7,2 kA
CU/XLPE/AWA/LSZH BS 6724 1x70 mm²
Nexans referansı 10516554 - Ülke referansı TR
- Paketleme: Makara (1000m)
- İletken kesiti: 70 mm²
- Dış çap: 19 mm
- Yaklaşık ağırlık: 900 kg/km
- Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 353 A
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 268 A
- Akım taşıma kapasitesi toprak/direk 20°C: 188 A
- İletken DC Direnci 20 °C (maks.): 0,268 Ohm/km
- İzin verilen iletken kısa devre akımı 1 s: 10 kA
CU/XLPE/AWA/LSZH BS 6724 1x95 mm²
Nexans referansı 10516555 - Ülke referansı TR
- Paketleme: Makara (1000m)
- İletken kesiti: 95 mm²
- Dış çap: 20 mm
- Yaklaşık ağırlık: 1200 kg/km
- Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 430 A
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 328 A
- Akım taşıma kapasitesi toprak/direk 20°C: 226 A
- İletken DC Direnci 20 °C (maks.): 0,193 Ohm/km
- İzin verilen iletken kısa devre akımı 1 s: 13,6 kA
CU/XLPE/AWA/LSZH BS 6724 1x120 mm²
Nexans referansı 10516556 - Ülke referansı TR
- Paketleme: Makara (1000m)
- İletken kesiti: 120 mm²
- Dış çap: 22 mm
- Yaklaşık ağırlık: 1400 kg/km
- Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 500 A
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 383 A
- Akım taşıma kapasitesi toprak/direk 20°C: 257 A
- İletken DC Direnci 20 °C (maks.): 0,153 Ohm/km
- İzin verilen iletken kısa devre akımı 1 s: 17,2 kA
CU/XLPE/AWA/LSZH BS 6724 1x150 mm²
Nexans referansı 10516588 - Ülke referansı TR
- Paketleme: Makara (1000m)
- İletken kesiti: 150 mm²
- Dış çap: 25 mm
- Yaklaşık ağırlık: 1800 kg/km
- Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 577 A
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 444 A
- Akım taşıma kapasitesi toprak/direk 20°C: 287 A
- İletken DC Direnci 20 °C (maks.): 0,124 Ohm/km
- İzin verilen iletken kısa devre akımı 1 s: 21,4 kA
CU/XLPE/AWA/LSZH BS 6724 1x185 mm²
Nexans referansı 10516589 - Ülke referansı TR
- Paketleme: Makara (1000m)
- İletken kesiti: 185 mm²
- Dış çap: 27 mm
- Yaklaşık ağırlık: 2250 kg/km
- Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 661 A
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 510 A
- Akım taşıma kapasitesi toprak/direk 20°C: 324 A
- İletken DC Direnci 20 °C (maks.): 0,0991 Ohm/km
- İzin verilen iletken kısa devre akımı 1 s: 26,5 kA
CU/XLPE/AWA/LSZH BS 6724 1x240 mm²
Nexans referansı 10516590 - Ülke referansı TR
- Paketleme: Makara (1000m)
- İletken kesiti: 240 mm²
- Dış çap: 30 mm
- Yaklaşık ağırlık: 2750 kg/km
- Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 781 A
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 607 A
- Akım taşıma kapasitesi toprak/direk 20°C: 375 A
- İletken DC Direnci 20 °C (maks.): 0,0754 Ohm/km
- İzin verilen iletken kısa devre akımı 1 s: 34,3 kA
CU/XLPE/AWA/LSZH BS 6724 1x300 mm²
Nexans referansı 10516591 - Ülke referansı TR
- Paketleme: Makara (1000m)
- İletken kesiti: 300 mm²
- Dış çap: 32 mm
- Yaklaşık ağırlık: 3500 kg/km
- Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 902 A
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 703 A
- Akım taşıma kapasitesi toprak/direk 20°C: 419 A
- İletken DC Direnci 20 °C (maks.): 0,0601 Ohm/km
- İzin verilen iletken kısa devre akımı 1 s: 42,9 kA
CU/XLPE/AWA/LSZH BS 6724 1x400 mm²
Nexans referansı 10517548 - Ülke referansı TR
- Paketleme: Makara (500m)
- İletken kesiti: 400 mm²
- Dış çap: 36 mm
- Yaklaşık ağırlık: 4250 kg/km
- Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 1085 A
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 823 A
- Akım taşıma kapasitesi toprak/direk 20°C: 464 A
- İletken DC Direnci 20 °C (maks.): 0,047 Ohm/km
- İzin verilen iletken kısa devre akımı 1 s: 57,2 kA
CU/XLPE/AWA/LSZH BS 6724 1x500 mm²
Nexans referansı 10532484 - Ülke referansı TR
- Paketleme: Makara (250m)
- İletken kesiti: 500 mm²
- Dış çap: 40 mm
- Yaklaşık ağırlık: 5500 kg/km
- Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 1253 A
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 946 A
- Akım taşıma kapasitesi toprak/direk 20°C: 524 A
- İletken DC Direnci 20 °C (maks.): 0,0366 Ohm/km
- İzin verilen iletken kısa devre akımı 1 s: 71,5 kA
CU/XLPE/AWA/LSZH BS 6724 1x630 mm²
Nexans referansı 10529686 - Ülke referansı TR
- Paketleme: Makara (250m)
- İletken kesiti: 630 mm²
- Dış çap: 45 mm
- Yaklaşık ağırlık: 6750 kg/km
- Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 1454 A
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 1088 A
- Akım taşıma kapasitesi toprak/direk 20°C: 595 A
- İletken DC Direnci 20 °C (maks.): 0,0283 Ohm/km
- İzin verilen iletken kısa devre akımı 1 s: 90,1 kA
CU/XLPE/AWA/LSZH BS 6724 1x800 mm²
Nexans referansı 10536107 - Ülke referansı TR
- Paketleme: Makara (250m)
- İletken kesiti: 800 mm²
- Dış çap: 53 mm
- Yaklaşık ağırlık: 9000 kg/km
- Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 1581 A
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 1119 A
- Akım taşıma kapasitesi toprak/direk 20°C: 625 A
- İletken DC Direnci 20 °C (maks.): 0,0221 Ohm/km
- İzin verilen iletken kısa devre akımı 1 s: 114,4 kA
CU/XLPE/AWA/LSZH BS 6724 1x1000 mm²
Nexans referansı 10535885 - Ülke referansı TR
- Paketleme: Makara (250m)
- İletken kesiti: 1000 mm²
- Dış çap: 58 mm
- Yaklaşık ağırlık: 11000 kg/km
- Akım taşıma kapasitesi (havada) 30°C / yatay serilim: 1775 A
- Akım taşıma kapasitesi (havada) 30°C / üçgen serilim: 1214 A
- Akım taşıma kapasitesi toprak/direk 20°C: 658 A
- İletken DC Direnci 20 °C (maks.): 0,0176 Ohm/km
- İzin verilen iletken kısa devre akımı 1 s: 143 kA
Açıklama
Açıklama
Standartlar
-
ProductBS 6724; IEC 60502
Uygulama Alanı
Oteller,okullar,yüksek binalar,hastaneler,bilgi işlem merkezleri ve insanların yoğun olarak bulunduğu iş merkezleri ile yangına hassas bölgeler.
Kablo Yapısı
- İletken:Bakır
- İzole:XLPE
- İç kılıf:LSZH
- Zırh:Aluminyum tel
- Dış kılıf:LSZH
Özellikleri
Özellikleri
Yapısal karakteristikler
Yapısal karakteristikler
İletken şekli
Yuvarlak örgülü (Rm)
İletken malzemesi
Bakır
İzole malzemesi
XLPE (Çapraz bağlı polietilen)
Damar renkleri
Kahve
Zırh tipi
Aluminyum Tel
Dış kılıf
LSZH
Dış kılıf rengi
Siyah
Halojensiz
IEC 60754-1
İletken esnekliği
Örgülü sınıf 2
Boyutsal karakteristikler
Boyutsal karakteristikler
Damar sayısı
1
Kullanım karakteristikleri
Kullanım karakteristikleri
Kısa devre iletken sıcaklığı (maks.)
250 °C
Çalışma Sıcaklığı
-20 ... 90 °C
Döşeme anındaki bükme çapı (min.)
8 (xD)
Alev geciktirme
IEC 60332-3 Cat. C
Duman yoğunluğu
IEC 61034-2
Koroziflik
Az (IEC 60754-2)
Kullanım sırasında maksimum iletken sıcaklığı
90 °C
UV dayanım
Evet
