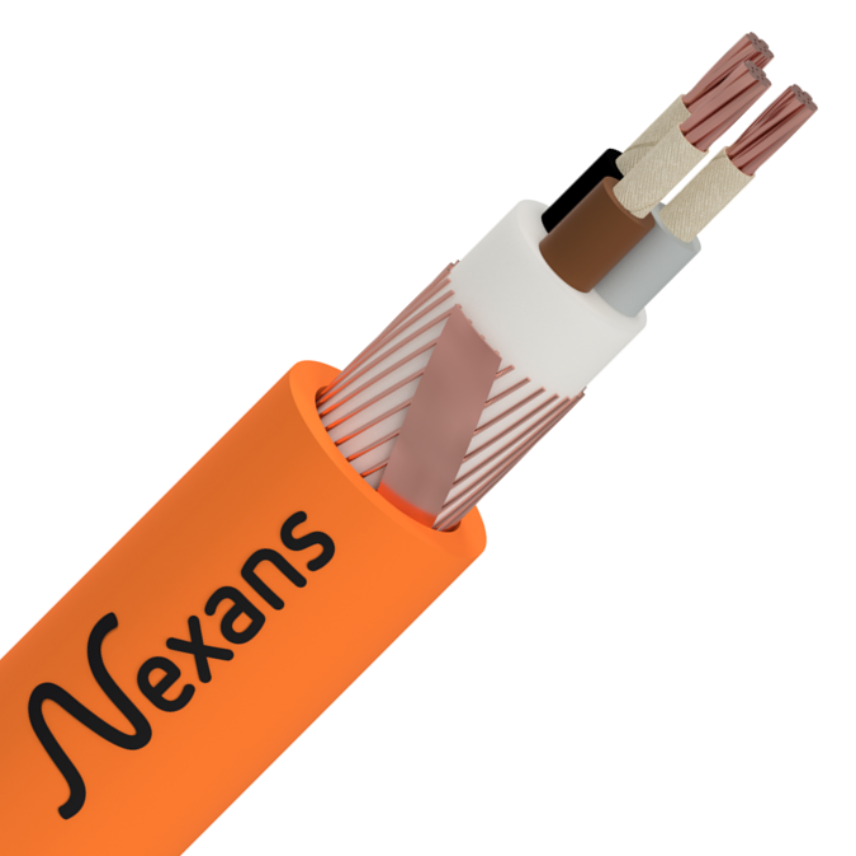

N2XCH FE 180 Ekranlı Yangına Dayanıklı Kablolar
N2XCH FE 180 Ekranlı Yangına Dayanıklı Kablolar
Yangına karşı dayanıklı, bir veya çok damarlı, tek veya çok telli bakır iletkenli, konsantrik bakır ekranlı/iletkenli, halojen içermeyen ve yangına karşı güvenlikli olan enerji kabloları. Bu kablolar düşük duman yoğunluğuna sahip olması, yangın anında alevi ilerletmemesi ve korozif gaz emisyonu olmaması sayesinde can ve mal güvenliğinin korunmasına yardımcı olur. Bu kablolar, iç mekan uygulamalarında genel güç kaynağı ve dağıtımı için idealdir. Sahip olduğu konsantrik bakır ekran/iletken sayesinde, özellikle elektriksel korumanın gerekli olduğu yerlerde kullanılır. Yangın esnasında 180 dakika (FE 180) boyunca devre bütünlüğünü korur.
Devamını okuN2XCH FE 180 3x1.5/1.5 mm2
Nexans referansı - Ülke referansı TR
- Paketleme: Makara (1000m)
- Damar renkleri: Kahve, siyah, gri
- Damar sayısı: 3
- İletken kesiti: 1,5 mm²
- Dış çap: 13 mm
- Yaklaşık ağırlık: 220 kg/km
- Akım taşıma kapasitesi (havada): 23 A
- Akım taşıma kapasitesi (toprakta): 23 A
- İletken DC Direnci 20 °C (maks.): 12,1 Ohm/km
- İzin verilen ekran kısa devre akımı 1s: ,27 kA
N2XCH FE 180 3x2.5/2.5 mm2
Nexans referansı - Ülke referansı TR
- Paketleme: Makara (1000m)
- Damar renkleri: Kahve, siyah, gri
- Damar sayısı: 3
- İletken kesiti: 2,5 mm²
- Dış çap: 14 mm
- Yaklaşık ağırlık: 280 kg/km
- Akım taşıma kapasitesi (havada): 32 A
- Akım taşıma kapasitesi (toprakta): 30 A
- İletken DC Direnci 20 °C (maks.): 7,41 Ohm/km
- İzin verilen ekran kısa devre akımı 1s: ,37 kA
N2XCH FE 180 3x4/4 mm2
Nexans referansı - Ülke referansı TR
- Paketleme: Makara (1000m)
- Damar renkleri: Kahve, siyah, gri
- Damar sayısı: 3
- İletken kesiti: 4 mm²
- Dış çap: 15 mm
- Yaklaşık ağırlık: 360 kg/km
- Akım taşıma kapasitesi (havada): 42 A
- Akım taşıma kapasitesi (toprakta): 39 A
- İletken DC Direnci 20 °C (maks.): 4,61 Ohm/km
- İzin verilen ekran kısa devre akımı 1s: ,58 kA
N2XCH FE 180 3x6/6 mm2
Nexans referansı - Ülke referansı TR
- Paketleme: Makara (1000m)
- Damar renkleri: Kahve, siyah, gri
- Damar sayısı: 3
- İletken kesiti: 6 mm²
- Dış çap: 17 mm
- Yaklaşık ağırlık: 460 kg/km
- Akım taşıma kapasitesi (havada): 54 A
- Akım taşıma kapasitesi (toprakta): 49 A
- İletken DC Direnci 20 °C (maks.): 3,08 Ohm/km
- İzin verilen ekran kısa devre akımı 1s: ,81 kA
N2XCH FE 180 3x10/10 mm2
Nexans referansı - Ülke referansı TR
- Paketleme: Makara (1000m)
- Damar renkleri: Kahve, siyah, gri
- Damar sayısı: 3
- İletken kesiti: 10 mm²
- Dış çap: 18 mm
- Yaklaşık ağırlık: 650 kg/km
- Akım taşıma kapasitesi (havada): 75 A
- Akım taşıma kapasitesi (toprakta): 65 A
- İletken DC Direnci 20 °C (maks.): 1,83 Ohm/km
- İzin verilen ekran kısa devre akımı 1s: 1,4 kA
N2XCH FE 180 3x16/16 mm2
Nexans referansı - Ülke referansı TR
- Paketleme: Makara (1000m)
- Damar renkleri: Kahve, siyah, gri
- Damar sayısı: 3
- İletken kesiti: 16 mm²
- Dış çap: 20 mm
- Yaklaşık ağırlık: 900 kg/km
- Akım taşıma kapasitesi (havada): 100 A
- Akım taşıma kapasitesi (toprakta): 84 A
- İletken DC Direnci 20 °C (maks.): 1,15 Ohm/km
- İzin verilen ekran kısa devre akımı 1s: 2,17 kA
N2XCH FE 180 3x25/16 mm2
Nexans referansı - Ülke referansı TR
- Paketleme: Makara (1000m)
- Damar renkleri: Kahve, siyah, gri
- Damar sayısı: 3
- İletken kesiti: 25 mm²
- Dış çap: 24 mm
- Yaklaşık ağırlık: 1300 kg/km
- Akım taşıma kapasitesi (havada): 127 A
- Akım taşıma kapasitesi (toprakta): 107 A
- İletken DC Direnci 20 °C (maks.): 0,727 Ohm/km
- İzin verilen ekran kısa devre akımı 1s: 2,17 kA
N2XCH FE 180 3x35/16 mm2
Nexans referansı - Ülke referansı TR
- Paketleme: Makara (1000m)
- Damar renkleri: Kahve, siyah, gri
- Damar sayısı: 3
- İletken kesiti: 35 mm²
- Dış çap: 26 mm
- Yaklaşık ağırlık: 1600 kg/km
- Akım taşıma kapasitesi (havada): 158 A
- Akım taşıma kapasitesi (toprakta): 129 A
- İletken DC Direnci 20 °C (maks.): 0,524 Ohm/km
- İzin verilen ekran kısa devre akımı 1s: 2,17 kA
N2XCH FE 180 3x50/25 mm2
Nexans referansı - Ülke referansı TR
- Paketleme: Makara (1000m)
- Damar renkleri: Kahve, siyah, gri
- Damar sayısı: 3
- İletken kesiti: 50 mm²
- Dış çap: 30 mm
- Yaklaşık ağırlık: 2250 kg/km
- Akım taşıma kapasitesi (havada): 192 A
- Akım taşıma kapasitesi (toprakta): 153 A
- İletken DC Direnci 20 °C (maks.): 0,387 Ohm/km
- İzin verilen ekran kısa devre akımı 1s: 3,3 kA
N2XCH FE 180 3x70/35 mm2
Nexans referansı - Ülke referansı TR
- Paketleme: Makara (1000m)
- Damar renkleri: Kahve, siyah, gri
- Damar sayısı: 3
- İletken kesiti: 70 mm²
- Dış çap: 34 mm
- Yaklaşık ağırlık: 3000 kg/km
- Akım taşıma kapasitesi (havada): 246 A
- Akım taşıma kapasitesi (toprakta): 188 A
- İletken DC Direnci 20 °C (maks.): 0,268 Ohm/km
- İzin verilen ekran kısa devre akımı 1s: 4,46 kA
N2XCH FE 180 4x1.5/1.5 mm2
Nexans referansı - Ülke referansı TR
- Paketleme: Makara (1000m)
- Damar renkleri: Mavi, kahve, siyah, gri
- Damar sayısı: 4
- İletken kesiti: 1,5 mm²
- Dış çap: 14 mm
- Yaklaşık ağırlık: 240 kg/km
- Akım taşıma kapasitesi (havada): 23 A
- Akım taşıma kapasitesi (toprakta): 23 A
- İletken DC Direnci 20 °C (maks.): 12,1 Ohm/km
- İzin verilen ekran kısa devre akımı 1s: ,27 kA
N2XCH FE 180 4x2.5/2.5 mm2
Nexans referansı - Ülke referansı TR
- Paketleme: Makara (1000m)
- Damar renkleri: Mavi, kahve, siyah, gri
- Damar sayısı: 4
- İletken kesiti: 2,5 mm²
- Dış çap: 15 mm
- Yaklaşık ağırlık: 320 kg/km
- Akım taşıma kapasitesi (havada): 32 A
- Akım taşıma kapasitesi (toprakta): 30 A
- İletken DC Direnci 20 °C (maks.): 7,41 Ohm/km
- İzin verilen ekran kısa devre akımı 1s: ,37 kA
N2XCH FE 180 4x4/4 mm2
Nexans referansı - Ülke referansı TR
- Paketleme: Makara (1000m)
- Damar renkleri: Mavi, kahve, siyah, gri
- Damar sayısı: 4
- İletken kesiti: 4 mm²
- Dış çap: 17 mm
- Yaklaşık ağırlık: 420 kg/km
- Akım taşıma kapasitesi (havada): 42 A
- Akım taşıma kapasitesi (toprakta): 39 A
- İletken DC Direnci 20 °C (maks.): 4,61 Ohm/km
- İzin verilen ekran kısa devre akımı 1s: ,58 kA
N2XCH FE 180 4x6/6 mm2
Nexans referansı 10520943 - Ülke referansı TR
- Paketleme: Makara (1000m)
- Damar renkleri: Mavi, kahve, siyah, gri
- Damar sayısı: 4
- İletken kesiti: 6 mm²
- Dış çap: 18 mm
- Yaklaşık ağırlık: 550 kg/km
- Akım taşıma kapasitesi (havada): 54 A
- Akım taşıma kapasitesi (toprakta): 49 A
- İletken DC Direnci 20 °C (maks.): 3,08 Ohm/km
- İzin verilen ekran kısa devre akımı 1s: ,81 kA
N2XCH FE 180 4x10/10 mm2
Nexans referansı - Ülke referansı TR
- Paketleme: Makara (1000m)
- Damar renkleri: Mavi, kahve, siyah, gri
- Damar sayısı: 4
- İletken kesiti: 10 mm²
- Dış çap: 20 mm
- Yaklaşık ağırlık: 750 kg/km
- Akım taşıma kapasitesi (havada): 75 A
- Akım taşıma kapasitesi (toprakta): 65 A
- İletken DC Direnci 20 °C (maks.): 1,83 Ohm/km
- İzin verilen ekran kısa devre akımı 1s: 1,4 kA
N2XCH FE 180 4x16/16 mm2
Nexans referansı - Ülke referansı TR
- Paketleme: Makara (1000m)
- Damar renkleri: Mavi, kahve, siyah, gri
- Damar sayısı: 4
- İletken kesiti: 16 mm²
- Dış çap: 23 mm
- Yaklaşık ağırlık: 1100 kg/km
- Akım taşıma kapasitesi (havada): 100 A
- Akım taşıma kapasitesi (toprakta): 84 A
- İletken DC Direnci 20 °C (maks.): 1,15 Ohm/km
- İzin verilen ekran kısa devre akımı 1s: 2,17 kA
N2XCH FE 180 4x25/16 mm2
Nexans referansı - Ülke referansı TR
- Paketleme: Makara (1000m)
- Damar renkleri: Mavi, kahve, siyah, gri
- Damar sayısı: 4
- İletken kesiti: 25 mm²
- Dış çap: 26 mm
- Yaklaşık ağırlık: 1500 kg/km
- Akım taşıma kapasitesi (havada): 127 A
- Akım taşıma kapasitesi (toprakta): 107 A
- İletken DC Direnci 20 °C (maks.): 0,727 Ohm/km
- İzin verilen ekran kısa devre akımı 1s: 2,17 kA
N2XCH FE 180 4x35/16 mm2
Nexans referansı - Ülke referansı TR
- Paketleme: Makara (1000m)
- Damar renkleri: Mavi, kahve, siyah, gri
- Damar sayısı: 4
- İletken kesiti: 35 mm²
- Dış çap: 29 mm
- Yaklaşık ağırlık: 1900 kg/km
- Akım taşıma kapasitesi (havada): 158 A
- Akım taşıma kapasitesi (toprakta): 129 A
- İletken DC Direnci 20 °C (maks.): 0,524 Ohm/km
- İzin verilen ekran kısa devre akımı 1s: 2,17 kA
N2XCH FE 180 4x50/25 mm2
Nexans referansı - Ülke referansı TR
- Paketleme: Makara (1000m)
- Damar renkleri: Mavi, kahve, siyah, gri
- Damar sayısı: 4
- İletken kesiti: 50 mm²
- Dış çap: 33 mm
- Yaklaşık ağırlık: 2750 kg/km
- Akım taşıma kapasitesi (havada): 192 A
- Akım taşıma kapasitesi (toprakta): 153 A
- İletken DC Direnci 20 °C (maks.): 0,387 Ohm/km
- İzin verilen ekran kısa devre akımı 1s: 3,94 kA
N2XCH FE 180 4x70/35 mm2
Nexans referansı - Ülke referansı TR
- Paketleme: Makara (1000m)
- Damar renkleri: Mavi, kahve, siyah, gri
- Damar sayısı: 4
- İletken kesiti: 70 mm²
- Dış çap: 38 mm
- Yaklaşık ağırlık: 3750 kg/km
- Akım taşıma kapasitesi (havada): 246 A
- Akım taşıma kapasitesi (toprakta): 188 A
- İletken DC Direnci 20 °C (maks.): 0,268 Ohm/km
- İzin verilen ekran kısa devre akımı 1s: 4,53 kA
Açıklama
Açıklama
Standartlar
-
ProductIEC 60502-1
Uygulama Alanı
- Yangın güvenliğinin öncelikli olduğu dahili uygulamalar (oteller, okullar, yüksek binalar, hastaneler, veri merkezleri, havalimanları, ofisler vb.)
- Yangın esnasında 180 dakika devre bütünlüğünün korunması gereken sistemler
- İkaz Sistemleri (yangın alarmları, duman tespit/alarm cihazları)
- Duman Havalandırma Sistemleri (tünel vantilatörleri)
- Acil Çıkışlar (acil aydınlatma armatürleri)
- Yangın Müdahele Sistemleri (su pompaları, otomatik kapılar)
- Kesintisiz Enerji Sistemleri (metrolardaki yürüyen merdivenler, asansörler)
Kablo Yapısı
- İletken: Bakır
- Alev bariyeri: Mika bant
- Izole: XLPE
- Dolgu: LSZH
- Konsantrik siper: Bakır tel + bakır bant
- Dış kılıf: LSZH
Özellikleri
Özellikleri
Yapısal karakteristikler
Yapısal karakteristikler
İletken şekli
Yuvarlak örgülü (Rm)
Dış kılıf
LSZH
Dış kılıf rengi
Siyah
Ekran
Bakır tel + bakır bant
Halojensiz
Evet
İletken esnekliği
-
İletken malzemesi
Bakır
İzole malzemesi
XLPE (Çapraz bağlı polietilen)
Elektriksel karakteristikler
Elektriksel karakteristikler
Anma gerilimi Uo/U (Um)
0,6/1 kV
Kullanım karakteristikleri
Kullanım karakteristikleri
Duman yoğunluğu
IEC 61034
Alev geciktirme
IEC 60332-3 Cat. C
Döşeme anındaki bükme çapı (min.)
8 (xD)
Koroziflik
Az (IEC 60754-2)
Kullanım sırasında maksimum iletken sıcaklığı
90 °C
Kısa devre iletken sıcaklığı (maks.)
250 °C
Yangına dayanıklılık
IEC 60331-21
İşletme ortam sıcaklığı
-20 ... 60 °C
